Hiểu biết cơ bản về kỹ thuật In Ống Đồng

Hiểu biết cơ bản về kỹ thuật In Ống Đồng

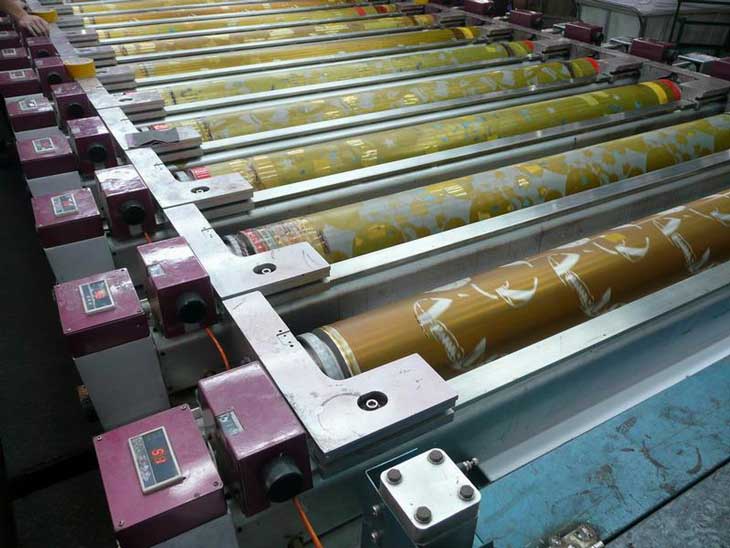

In ống đồng (Gravure printing) về nguyên lý nó là phương pháp in lõm, tức là trên khuôn in, hình ảnh hay chữ viết (gọi là phần tử in) được khắc lõm vào bề mặt kim lọai.

Khi in sẽ có 2 quá trình: Mực (dạng lỏng) được cấp lên bề mặt khuôn in, dĩ nhiên mực cũng sẽ tràn vào các chỗ lõm của phần tử in, sau đó một thiết bị gọi là dao gạt (Doctor blade) sẽ gạt mực thừa ra khỏi bề mặt khuôn in, và khi ép in mực trong các chỗ lõm dưới áp lực in sẽ truyền sang bề mặt vật liệu.

Chế tạo khuôn in ống đồng.

1. Chế tạo phim dương bản và bình bản

2. Chuẩn bị vật liệu làm khuôn.

3. Truyền hình ảnh sang khuôn in.

4 .Ăn mòn và gia công khuôn in

Sau khi hiện, phải tiến hành ăn mòn bằng dung dịch sắt clorua. Quá trình ăn mòn là quá trình hóa – lý rất phức tạp . Đặc điểm của quá trình ăn mòn khuôn in lõm là : quá trình ăn mòn kim loại xãy ra dưới lớp pigment đã bắt hình. Đặc điểm này khác với in typô gây phúc tạp cho quá trình ăn mòn và khó khăn cho việc kiểm tra. Ngoài ra sau khi ăn mòn thì không thể sửa khuôn in được. Dung dịch sắt clorua, sau khi thấm qua lớp pigment bắt hình sẽ hoà tan đồng ở các phần tử in, độ sâu trong khi ăn mòn đồng phụ thuộc không những vào độ dày của lớp bắt hình, mà còn phụ thuộc vào nồng độ và nhiệt độ của sắt clorua, thời gian ăn mòn, độ ẩm và nhiệt độ không khív.v. ví dụ nếu dung dịch ăn mòn loãng sẽ chóng thấm qua lớp pigment bắt hình và ăn mòn đồng sâu hơn. Để bảm đảm truyền chính xác tầng thứ của bài mẫu nhấ thiết phải đạt được độ sâu của các phần tử in ở bộ phận tốt nhất là 55 -60 micromet sâu hơn những phần tử in ở bộ phận sáng từ 14 đến 16 lần. Sau khi ăn mòn tẩy bỏ lớp bảo vệ axít và lớp pigment bắt hình bằng xăng và axít clohidiric HCL. Kết quả là ta nhận được khuôn in ống đồng với độ chính xác về màu sắc và tầng thứ. Đây là phương pháp chế tạo khuôn in ống đồng trong giai đoạn trước khi máy khắc ống đồng điện tử xuất hiện.

Khác với phương pháp quang hoá phương pháp khắc điện tử dựa trên cơ sở việc sử dụng máy khắc điện tử tự động. Các phần tử cần in sau khi hoàn thiện bản in trên máy vi tính sẽ được truyền thẳng sang máy khắc trục ống đồng , máy khắc điện tử sẽ sử dụng một đầu khắc tia Lase bắn thẳng vào trục ống đồng qua đó sẽ khắc lên trục những phần tử cần in . Độ nông sâu của vết khắc tùy thuộc vào độ đậm nhạt và tầng thứ của bài mẫu, đây là pp mà hiện nay hầu hết ngành in ống đồng ở các nước phát triển đang sử dụng. Ở nước ta hiện nay hầu hết đều được tạo bằng phương pháp này do có nhiều ưa điểm như: Bảo đảm độ chính xác của phần tử in , quá trình thực hiện nhanh chóng và bỏ qua được nhiều công đoạn trong quá trình chế tạo khuôn in ống đồng, giảm bớt sự tác động của các yếu tố trong công đoạn chế tạo khuôn in so với phương pháp chế tạo khuôn in bằng phương pháp quang hoá.
